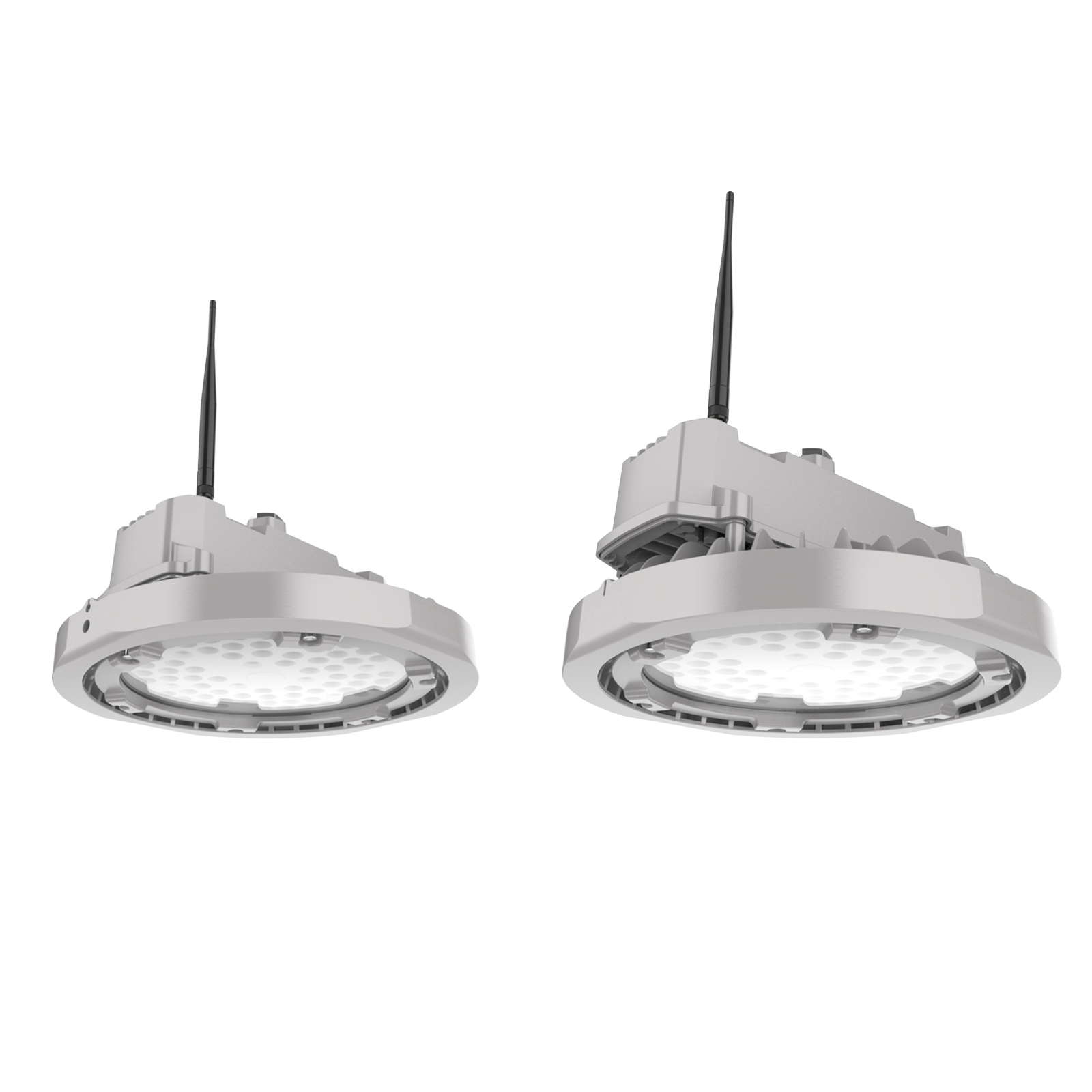

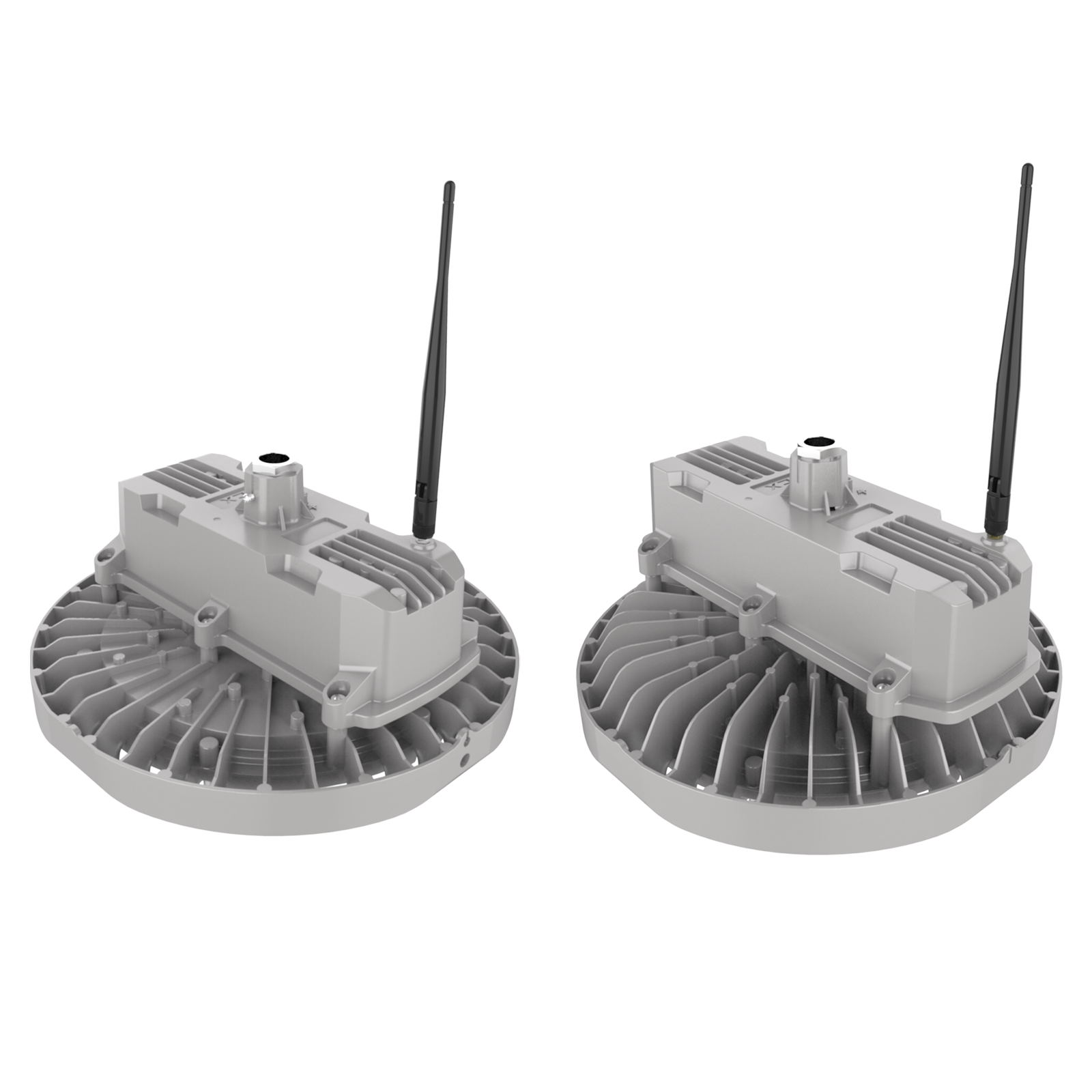

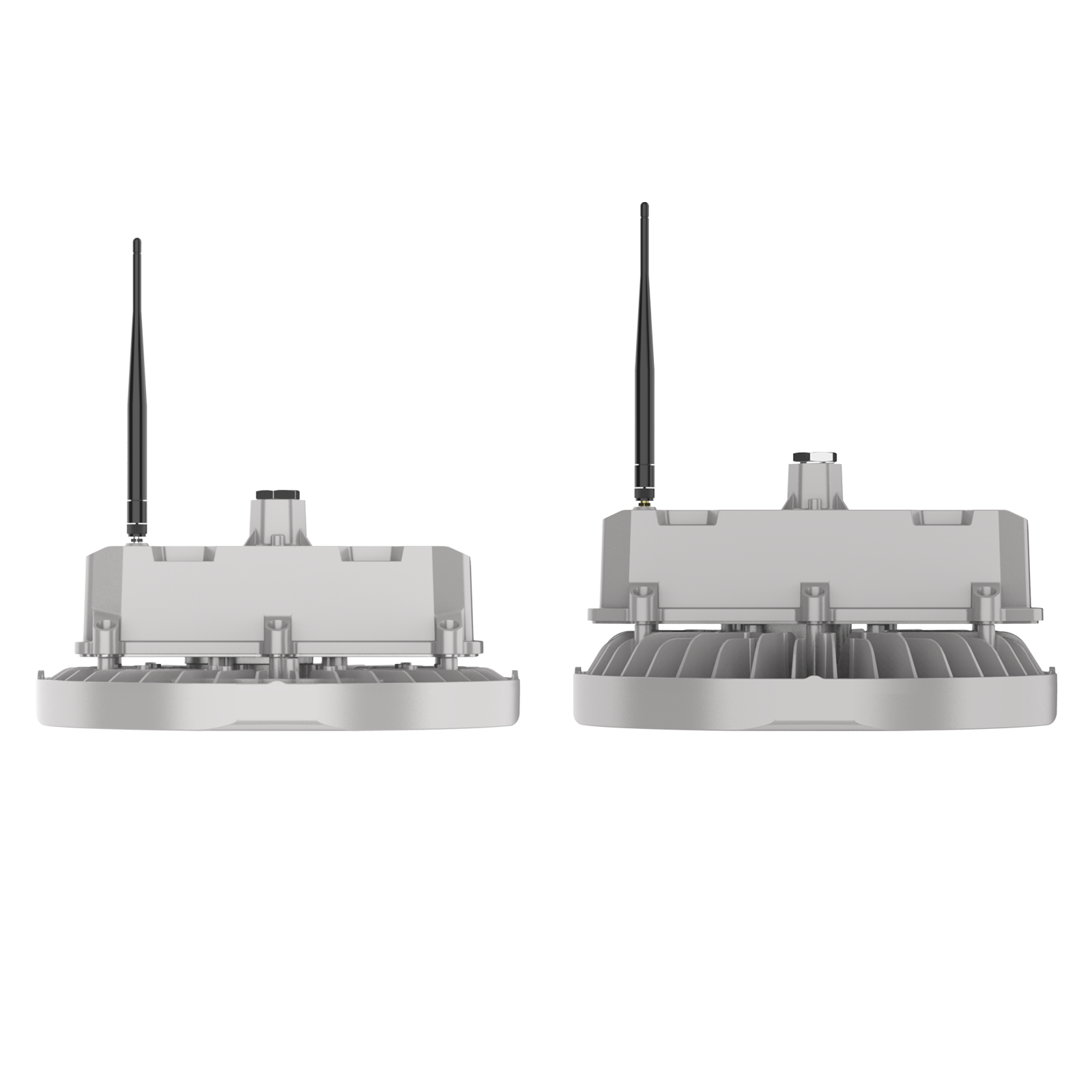

實現功能Implement functionality
1、系統供電電路采用開關電源設計, 可工作在AC100 ～ 265V/50Hz 條件下。具備過壓保護功能，在輸出短路以及反饋回路開環時進入保護狀態;
2、MCU 主控電路以16 位微控制器為核心, 配合相關的硬件和軟件設計, 通過與無線電路通信，實現開燈，關燈，調光、數據查詢，故障報警等功能;
3、欠載報警/ 過載報警可在軟件端任意設置報警電壓和報警功率;
4、提供一路交流輸出電路, 通過內部功率繼電器（常閉/ 常開出廠可設）來實現燈具的開、關動作;
5、采用高精度電能計量集成芯片, 客戶通過智能系統可以實時地查詢負載當前實時電壓、電流、功率等參數?？捎糜谧鳛闋顟B(tài)判斷的依據等;
6、提供一路0~10V 電壓調光信號輸出，配合調光電源，可實現無極調光;
協議概念Protocol concept
LoRa控制系統針對一個燈具或者幾個燈具同時控制的智能明控制器，產品以無線通訊技術為核心，配合專業的硬件和軟件設計，通過智能控制系統可遠程對燈具進行開燈、關燈、調光、電氣查詢、故障報警等智能控制。產品具有免布線、易施工、管理便捷，穩定可靠等優點, 是一款高性能的照明節能系統。LoRa 通訊具有傳輸距離遠，工作功耗低，組網節點多，抗干擾性強，低成本等特點，最適用于工廠的復雜環境。
系統接線圖System wiring diagram
應用案例Applications
汽機房區域照明
1. 定時控制：所有燈具設置定時任務；
2. 單燈控制：發電機層高頂燈，每盞燈具都做單燈控制，實現單燈開關、調光，并在后臺可以實時監測該燈具的使用情況，包括燈具的功率、電流、電壓等電氣參數；
3. 照度感應控制：設置經緯度定時任務，夜間無人工作時燈具30% 功率工作；同時在合適的位置安裝照度感應器，設置定時任務當照度感應器檢測周圍環境照度低于設定值時，汽機房內三防燈具100% 照明, 高于設定值時，照明燈具關閉；
4. 情景模式控制：后臺設置情景模式：巡檢模式，定時進入/ 退出巡檢模式，進入巡檢模式燈具100% 功率工作，退出巡檢模式燈具30% 功率工作，可按日、周、月、年等循環。
化水處理區域照明
化水區域分為室內、室外區域：
1. 照度感應控制：室外區域采用光控模式，照度低于設定值時，室外區域100% 照明, 高于設定值時，室外區域照明關閉；
2. 雷達感應控制：室內區域設置雷達感應控制，并將每條回路都安裝單燈具控制器，當有人進入該區域時，設置將該區域全部燈具100% 功率工作，人員離開該區域后燈具100% 功率延時30 分鐘時間后，自動降低為30%功率。
煤棚區域照明
1. 單燈控制：煤棚區域所有燈具做單燈控制，采用時控+ 光控模式；并在后臺可以實時監測該燈具的使用情況，包括燈具的功率、電流、電壓等電氣參數, 系統能主動發現燈具故障并報警，單燈欠載、欠壓、過載、異常開燈等自動告警提示；
2. 照度感應控制：設置經緯度定時控制任務，根據當?shù)氐娜章鋾r間前推半個小時自動開燈，另加入照度傳感器，采集照度高于設定值時，煤棚區域所有燈具關閉運行。
輸煤廊道區域照明
1. 情景模式控制：輸煤廊道區域所有照明燈具均編制在情景模式下，巡檢時間段采用巡檢常亮模式燈具100% 功率運行，非巡檢時間切換為無人節能模式燈具30% 功率運行；
2. 監控聯動控制：現場安裝人員檢測攝像頭，當有人進入該區域時經人員識別后，設置將該區域全部燈具100% 功率工作，開啟巡檢模式。當人員離開該區域后燈具100% 功率延時30 分鐘時間后，自動降低為30% 功率。
鍋爐本體區域照明
鍋爐區受振動大、溫度高等惡劣因素，推出制定方案：
1. 單燈控制：該區域的所有照明回路都設置為單燈控制；
2. 照度感應控制：鍋爐本體17 米層以上區域燈具設置為光控模式，照度低于設定值時，鍋爐本體17 米層以上燈具30% 功率運行，高于設定值時燈具可自動關閉。
3. 定時控制：17 米以下燈具設置時控模式設置定時任務，以當?shù)厝章鋾r間為依據往前推半個小時設置定時任務，在定時開燈兩個小時后所有燈具進入半功率30% 工作；
4. 觸摸屏控制：鍋爐區域在0 米處電梯口安裝工業級觸控屏，用來控制鍋爐本體區域所有的照明燈具，巡檢或檢修時可隨手在觸摸屏面板點擊對應的按鍵，從而進入對應的情景模式；
巡檢模式：當點擊巡檢健時進入檢修模式，該區域燈具100% 功率工作并延時一段30 分鐘時間后，自動降低為30% 功率；
檢修模式：該區域燈具100% 功率工作，在不手動關閉檢修模式的情況下燈具一直保持100% 功率工作，保障檢修工作順利安全地完成。
工程實例
華電西藏大古水電站智能照明改造項目
華能銅頭電站智能照明改造項目
中水電楊家灣電站智能照明改造項目
大唐四川川匯水電仙女堡水電站智能照明改造項目
大唐四川金龍?zhí)端娬局悄苷彰鞲脑祉椖?/p>
張家港沙鋼集團廠房照明改造項目
湖南華菱漣源鋼鐵燈具改造項目
國電海南西南部電廠項目
大同冀中水泥照明改造項目
單燈主要控制設備Single lamp main control equipment
▲LORA無線通訊導軌式網關（網口通訊）
▲LORA單燈控制器（不帶開關量、常開/常閉可選）
▲LORA小型化單燈控制器（不帶開關量、常開/常閉可選）
▲LORA8回路開關控制器
▲觸摸屏LORA（7寸）
LoRa無線控制LoRa wireless control
